嵌入式系统开发板

1、嵌入式学习板

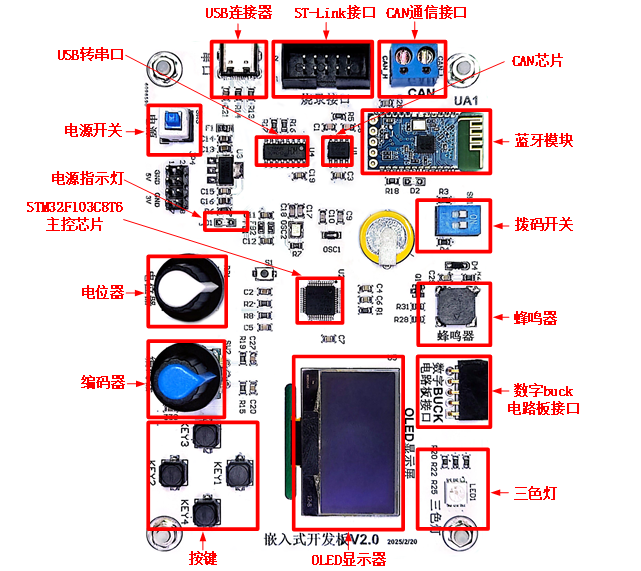

​ 在通信与接口方面，学习板配备了用于数据传输与供电的USB连接器、程序下载与调试的ST-Link接口、支持CAN总线通信的CAN通信接口以及实现无线通信功能的蓝牙模块。

​ 在显示与控制方面，学习板配备了OLED显示屏，可直观显示文字与图形信息，同时配备多个按键、拨码开关、电位器与编码器，提供灵活便捷的操作方式。

​ 在电源管理方面，学习板配备了电源开关、电源指示灯，当使用配套的ST-Link烧录器连接学习板与电脑并按下电源开关后，电源指示灯会被点亮。

​ 在辅助功能模块方面，学习板配备了蜂鸣器与三色灯，可用于声音告警与状态指示。

​ 此外，学习板还配备了一个数字BUCK板接口。通过此接口传输数字BUCK电路板输出电压和电流的采样信号以及主控芯片的对数字的PWM控制信号。

2、数字BUCK电路板

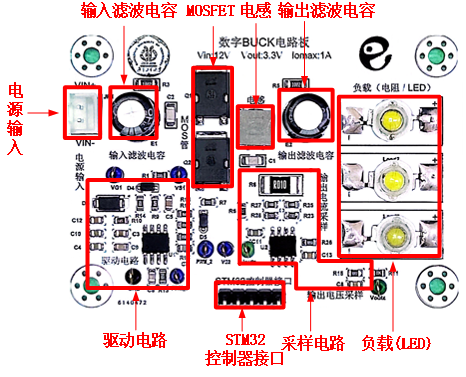

​ 数字BUCK电路板上的同步BUCK主电路主要有输入滤波电容、MOSFET、电感和输出滤波电容。MOSFET作为开关元件，实现对输入电压的快速通断控制；电感在MOSFET导通时储存能量，在MOSFET关断时释放能量，平滑输出电流；滤波电容用于滤除电源中的高频噪声和纹波，保证电源输出的稳定性。

​ 数字BUCK电路板上还配备了驱动电路、采样电路、负载和STM32控制器接口。驱动电路用于提供足够的驱动能力，确保MOSFET在高频下稳定、正常、快速地开关工作；采样电路用于实时监测输出电压，将采样数据反馈给STM32控制器，以便进行精确的闭环控制；数字BUCK电路板中的负载可选电阻或LED灯，用于测试和验证BUCK电路的性能和稳定性；STM32控制器接口用于和嵌入式学习板连接，向嵌入式学习板发送采样信号和接收来自嵌入式学习板的驱动信号。

​ 此外，为了观测电路的关键信号，数字BUCK电路板还配备有带有小圆环的测试点，方便后续调试。
